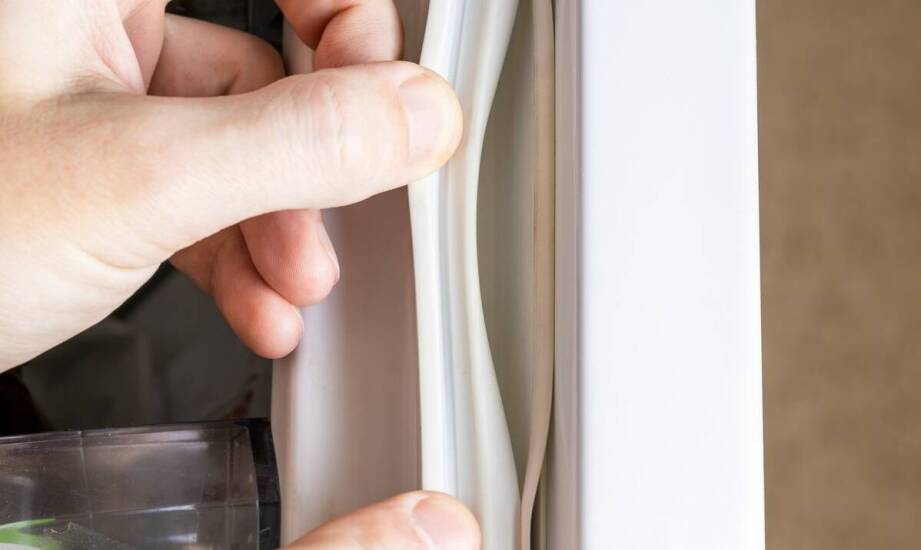

Jak przygotować dane techniczne do zamówienia uszczelek do systemów przesuwnych i profili aluminiowych

W produkcji na wymiar najczęściej brakuje nie samego materiału, lecz precyzyjnych danych technicznych o przekroju, tolerancjach oraz funkcji uszczelnienia. Zakłady meblarskie i montażyści regularnie zgłaszają zapytania ofertowe bez dołączonego rysunku profilu lub dokładnego opisu warunków pracy docelowego detalu. Taki stan rzeczy znacząco wydłuża proces wyceny i przygotowania ewentualnych prototypów. Przygotowanie pełnej specyfikacji przed kontaktem z wytwórcą pozwala uniknąć wielokrotnych poprawek w pierwszej serii produkcyjnej, gwarantując właściwe spasowanie elementów zabudowy już przy pierwszym podejściu. Zgromadzenie kompletu informacji technicznych stanowi podstawę płynnej realizacji każdego niestandardowego zlecenia.

Parametry i wymiary kluczowe dla prawidłowej specyfikacji

Zanim zapytanie trafi do wykonawcy, konieczne jest skompletowanie szczegółowych danych dotyczących geometrii przekroju. Podstawę stanowi określenie szerokości wpustu, która w systemach meblowych wynosi zazwyczaj od 8 do 18 milimetrów, oraz grubości samego wypełnienia, wahającej się w granicach od 3 do 8 milimetrów. Precyzyjne dopasowanie tych wartości do szkła lub panelu warunkuje stabilność całej konstrukcji. Ważnym krokiem jest również określenie planowanej długości bieżącej materiału. Parametr ten często przelicza się na standardowe rolki konfekcjonowane po 25 lub 50 metrów, co ułatwia planowanie zapasów magazynowych w zakładzie meblarskim.

Należy dokładnie wskazać miejsce pracy profilu z tworzywa. Geometria detalu zmienia się w zależności od tego, czy trafi on do górnej lub dolnej prowadnicy w systemach przesuwnych, czy zabezpieczy boczne krawędzie drzwi. Utrzymanie tolerancji rzędu ±0,2 milimetra dla materiału PCV zapewnia ciasne spasowanie detalu bez nadmiernego nacisku, który mógłby uszkodzić taflę szkła lub odkształcić prowadnicę. Wymiary te ściśle zależą od użytej ramy. W systemach ramowych przesuwnych powszechnie stosuje się profil U4 o przekroju S=4/10,6 milimetra, idealnie pasujący do szkła o grubości 4 milimetrów. Brak tych szczegółów uniemożliwia prawidłowe obliczenie kątów naroży oraz frezów niezbędnych podczas montażu.

Wpływ konstrukcji zabudowy na ostateczny kształt detalu

Rodzaj zastosowanego profilu aluminiowego oraz sposób prowadzenia skrzydła decydują o ostatecznej geometrii zamawianego elementu. W konstrukcjach z rowkiem 10 milimetrów przeznaczonych dla paneli o grubości 6-7 milimetrów zakłada się luz montażowy wynoszący od 0,5 do 1 milimetra. Ten techniczny margines bezpośrednio wpływa na wysokość podstawy montażowej oraz wymaganą elastyczność ścianek bocznych. W systemach górnego prowadzenia skrzydło grawitacyjnie dociska dolne elementy, wymuszając użycie materiału o wyższej odporności na zgniatanie w sekcji podłogowej. Przy prowadzeniu dolnym to luz boczny determinuje z kolei ułożenie pionowych zabezpieczeń krawędziowych. Rozwiązania o głębokości 35x20 milimetrów, w tym popularny wariant R02, wymagają wersji wsuwanej uwzględniającej podcięcia pod zawiasy.

Analiza rysunku technicznego bywa kluczowa dla weryfikacji wszystkich wymienionych zależności. Kwalifikowany producent uszczelek meblowych wspiera zakłady stolarskie na etapie wczesnego planowania, pomagając zoptymalizować kształt wytłoczyny jeszcze przed uruchomieniem matryc. Firma EMA-PLAST, opierając się na ponad trzydziestoletnim doświadczeniu w przetwórstwie tworzyw sztucznych, potrafi dostosować standardowe rozwiązania do nietypowych wymagań konkretnego systemu przesuwnego. Niestety montażyści wciąż przesyłają niekompletną dokumentację. Brak rysunku przekroju, zdjęć detalu i opisu środowiska pracy to najczęstsze braki spowalniające wdrożenie nowej serii. Bez wizualizacji środowiska montażowego inżynierowie nie mogą przewidzieć zachowania tworzywa pod obciążeniem, co często prowadzi do błędów podczas próbnego wytłaczania.

Kompletność zapytania a płynność procesu wyceny

Fizyczna próbka docelowego profilu nośnego, odręczny szkic przekroju oraz zwięzły opis przeznaczenia drastycznie ograniczają ryzyko błędów wymiarowych w początkowej fazie. Wyraźne zdjęcie ramy z zaznaczonym położeniem rowka montażowego daje technologom pogląd na to, jak zachowa się materiał w bezpośrednim kontakcie z prowadnicą. Weryfikacja luzu i stopnia dopasowania na fizycznym wycinku aluminium daje największą pewność prawidłowego wyprofilowania krawędzi uszczelniających.

Dokumentacja jest gotowa do wiążącej wyceny, gdy zawiera wymiarowany przekrój uwzględniający specyfikę surowca PCV, określa dokładne miejsce osadzenia i ilustruje uwarunkowania przestrzenne za pomocą fotografii. Na etapie wczesnego prototypowania wystarczy czasem sam szkic wsparty kawałkiem odpowiedniej prowadnicy. Brak tych danych zawsze skutkuje prośbą o uzupełnienie informacji, ponieważ ustawienie linii maszynowej opiera się na twardych liczbach, a nie na przypuszczeniach. Ścisłe przestrzeganie procedury zbierania wymiarów po stronie zamawiającego eliminuje przestoje komunikacyjne i gwarantuje szybkie uruchomienie produkcji seryjnej.
