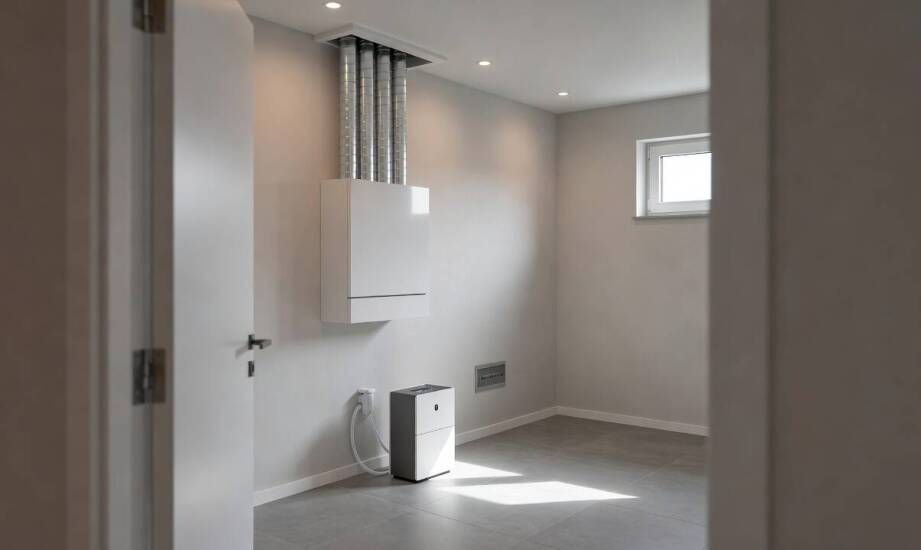

Jakie przyłącza i rezerwy przestrzeni musi mieć pomieszczenie techniczne pod centrale z rekuperacją i osuszacze

Projektowanie pomieszczenia technicznego dla centrali wentylacyjnej z rekuperacją oraz osuszaczy powietrza wymaga precyzyjnego zaplanowania przestrzeni i mediów już na wczesnym etapie koncepcji architektonicznej. Systemy te, stosowane w nowoczesnych domach, wielkogabarytowych obiektach basenowych oraz rozległych halach przemysłowych, nakładają na projektantów rygorystyczne wytyczne dotyczące dostępu serwisowego, zaawansowanych podłączeń elektrycznych i skutecznego odprowadzenia skroplin. Ulokowanie układów obróbki powietrza w istniejącej lub dopiero kształtowanej bryle budynku determinuje późniejszą ergonomię ich eksploatacji. Niedoszacowanie gabarytów urządzeń lub pominięcie instalacji pomocniczych skutkuje w przyszłości kosztownymi przebudowami. W skrajnych przypadkach braki przestrzenne znacząco obniżają wydajność całego układu wentylacyjnego.

Przeczytaj również: Dlaczego warsztaty z fotografii czarno-białej uczą budowania narracji, nie tylko pojedynczych ujęć

Dobór powierzchni i rezerwy serwisowej maszynowni

Minimalna wysokość pomieszczenia technicznego wynosi 2 metry, co bezpośrednio wynika z polskich warunków technicznych określających rygory dla przestrzeni gospodarczych. W praktyce instalacyjnej układ i wielkość pomieszczenia zależą ściśle od wybranego projektu, dlatego sztywne przypisywanie konkretnych wartości powierzchni bywa błędem. Zamiast zamykać się w z góry narzuconych ramach metrażu, kluczowe staje się wyznaczenie wolnej przestrzeni serwisowej dostosowanej do specyfikacji danego urządzenia. Większe centrale wentylacyjne oraz osuszacze przemysłowe wymagają pozostawienia strefy manewrowej wynoszącej najczęściej co najmniej 800 milimetrów z najważniejszych stron maszyny. Przestronny rzut maszynowni umożliwia regularną wymianę filtrów, bezproblemową inspekcję wymiennika ciepła oraz demontaż podzespołów bez konieczności kosztownego rozpinania głównej sieci kanałów. Dodatkowa przestrzeń pozwala również na prawidłowy montaż materiałów izolacyjnych i wibroizolatorów, zapobiegających przenoszeniu drgań na konstrukcję budynku.

Planowanie geometrii pomieszczenia wymusza jednoczesne ustalenie tras przebiegu sztywnych kanałów wentylacyjnych, masywnych tłumików akustycznych oraz peryferyjnych elementów automatyki. Kolizje rur, skomplikowanych koryt elektrycznych i głównych ciągów nawiewnych pojawiają się zazwyczaj wtedy, gdy bryła urządzeń mija się z realiami tras instalacyjnych. Równoległe rozplanowanie całego osprzętu eliminuje opory na przepływie powietrza i zdecydowanie ułatwia prace konserwacyjne w całym cyklu życia maszyn. Właściwie przygotowany projekt architektoniczny uwzględnia te uwarunkowania na długo przed wylaniem fundamentów, zostawiając instalatorom odpowiedni margines błędu. Odizolowanie akustyczne maszynowni od strefy przebywania ludzi stanowi kolejny priorytet przy ustalaniu ostatecznego układu funkcjonalnego obiektu.

Zasilanie, odpływ kondensatu i integracja mediów

Zasilanie elektryczne zaawansowanej centrali wentylacyjnej oraz wydajnego osuszacza powietrza wymaga zaprojektowania układu o parametrach ściśle dobranych do mocy urządzenia. Nie istnieje jeden uniwersalny wymóg dotyczący przekroju przewodów czy wielkości zabezpieczeń, ponieważ w dokumentacjach spotyka się skrajnie różne wytyczne. Projektant instalacji elektrycznej dobiera odpowiednie przekroje kabli i wyłączniki nadprądowe na podstawie dokumentacji techniczno-ruchowej, uwzględniając szczytowy pobór prądu przez kompresory. Szafa automatyki wymaga bezpiecznej odległości od rurociągów wodnych, a jej stopień ochrony musi odpowiadać warunkom środowiskowym panującym wewnątrz pomieszczenia technicznego. Centralna rozdzielnica wymaga doprowadzenia wielu obwodów sterujących, łączących precyzyjne czujniki wilgotności, presostaty i naścienne panele operatorskie.

Kolejnym niezbędnym czynnikiem gwarantującym bezpieczeństwo infrastruktury pozostaje sprawny układ hydrauliczny odprowadzający nadmiar wody. Osuszacze powietrza w wariancie basenowym i przemysłowym wytwarzają ogromne ilości kondensatu w trakcie procesu schładzania powietrza, który to strumień musi być bezpiecznie usunięty. Prawidłowy drenaż realizuje się grawitacyjnie z zachowaniem odpowiedniego spadku rurociągu lub wymusza się go za pomocą dedykowanych pompek skroplin. W przypadku central pracujących na podciśnieniu niezbędne okazuje się zastosowanie specjalnych syfonów kulowych, blokujących zasysanie powietrza z rur odpływowych. Zignorowanie syfonowania często prowadzi do zaciągania nieprzyjemnych zapachów, a w konsekwencji do fizycznego zalewania wewnętrznych podzespołów maszyny.

Złożone układy obróbki klimatu doskonale pokazują, jak silnie zintegrowane są współczesne instalacje sanitarne, hydrauliczne i elektryczne. Firmy dostarczające technologię na rynki hurtowe, takie jak chociażby Radwan, dystrybuując rozbudowane centrale z odzyskiem ciepła, udostępniają instalatorom szczegółowe wytyczne gabarytowe. Agregaty wody lodowej parowane z układami klimatyzacyjnymi wymagają dodatkowych przyłączy hydraulicznych, grup pompowych i buforów, które potrafią znacznie uszczuplić wolne miejsce na posadzce.

Nowoczesny obiekt budowlany to środowisko, w którym kubatura pomieszczenia technicznego, przebieg kluczowych mediów i założony model eksploatacji tworzą nierozerwalny układ. Zapewnienie wymaganej przestrzeni na obsługę urządzeń, koordynacja krzyżujących się tras kanałów oraz precyzyjne dopasowanie przewodów zasilających stanowią fundament niezawodności systemów wentylacyjnych. Wieloaspektowa weryfikacja założeń architektonicznych eliminuje ryzyko przestojów technicznych, ułatwia cykliczny serwis i optymalizuje koszty długofalowego utrzymania skomplikowanych układów kontroli mikroklimatu.
